Destylator laboratoryjny

Przemysł

Destylator laboratoryjny to fundamentalne narzędzie w każdym laboratorium badawczym, analitycznym czy edukacyjnym. Jego głównym zadaniem jest rozdzielanie mieszanin ciekłych na podstawie różnic w ich temperaturach wrzenia. Proces ten, znany jako destylacja, jest nieoceniony do oczyszczania substancji, izolowania konkretnych składników lub analizy składu chemicznego próbek. Bez precyzyjnego i niezawodnego destylatora laboratoryjnego wiele procesów badawczych byłoby niemożliwych do przeprowadzenia, a wyniki byłyby obarczone znacznym błędem.

Historia destylacji sięga starożytności, kiedy to po raz pierwszy zastosowano ją do produkcji alkoholu i perfum. Jednak rozwój nauki i technologii doprowadził do powstania wysoce zaawansowanych destylatorów laboratoryjnych, które pozwalają na precyzyjne kontrolowanie parametrów procesu, takich jak temperatura, ciśnienie i szybkość ogrzewania. Współczesne urządzenia są zaprojektowane tak, aby minimalizować straty substancji, zapobiegać zanieczyszczeniom i zapewniać powtarzalność wyników, co jest kluczowe w pracy naukowej.

Zastosowania destylatorów laboratoryjnych są niezwykle szerokie. W chemii organicznej służą do oczyszczania produktów reakcji, usuwania rozpuszczalników czy izolowania cennych związków. W analizie chemicznej umożliwiają odseparowanie analitów od matrycy próbki, co jest niezbędne do dokładnego oznaczania ich stężenia. W przemyśle farmaceutycznym destylacja jest kluczowym etapem w produkcji leków i ich składników. Nawet w dziedzinach takich jak biotechnologia czy nauki o środowisku, destylatory laboratoryjne odgrywają istotną rolę.

Wybór odpowiedniego typu destylatora laboratoryjnego zależy od specyficznych potrzeb laboratorium. Istnieje wiele wariantów, od prostych aparatów do destylacji prostej, po skomplikowane systemy do destylacji frakcyjnej, próżniowej czy azeotropowej. Każdy z nich ma swoje unikalne cechy i zalety, które sprawiają, że jest idealny do określonych zastosowań. Zrozumienie zasad działania i różnic między poszczególnymi typami jest kluczowe dla efektywnego wykorzystania tego wszechstronnego narzędzia.

W niniejszym artykule przyjrzymy się bliżej destylatorom laboratoryjnym, ich budowie, zasadom działania, różnym typom oraz kryteriom wyboru. Omówimy również znaczenie konserwacji i bezpieczeństwa podczas pracy z tym sprzętem, aby zapewnić optymalne wyniki i długą żywotność urządzenia. Jest to kompleksowy przewodnik, który pomoże każdemu, kto pracuje lub zamierza pracować z tym niezbędnym elementem wyposażenia laboratoryjnego.

Budowa i zasada działania destylatora laboratoryjnego

Podstawowa konstrukcja każdego destylatora laboratoryjnego opiera się na kilku kluczowych elementach, które współpracują ze sobą, aby umożliwić proces separacji. Centralnym punktem jest zazwyczaj kolba destylacyjna, do której wprowadza się mieszaninę ciekłą przeznaczoną do destylacji. Kolba ta jest podgrzewana, co powoduje odparowanie składników o niższych temperaturach wrzenia. Para następnie przemieszcza się do chłodnicy, gdzie następuje jej skraplanie. Chłodnica jest zazwyczaj rurowym elementem, przez który przepływa zimna woda lub inny czynnik chłodzący, odbierając ciepło od pary i zamieniając ją z powrotem w ciecz.

Oczyszczony destylat skrapla się i zbiera w naczyniu odbiorczym, często w postaci kolby stożkowej lub cylindrycznej. Ważnym elementem jest również termometr, który monitoruje temperaturę pary w momencie jej przejścia do chłodnicy. Precyzyjny pomiar temperatury jest kluczowy dla identyfikacji destylowanego składnika i kontrolowania procesu. Dodatkowe elementy, takie jak adaptery, korki, uszczelki czy statywy laboratoryjne, zapewniają szczelność układu i stabilność konstrukcji.

Zasada działania destylatora laboratoryjnego jest stosunkowo prosta, ale opiera się na fundamentalnych prawach fizyki i chemii. Podgrzewanie mieszaniny powoduje, że składniki o niższej temperaturze wrzenia parują szybciej. Para ta, będąc bogatsza w te składniki, unosi się do chłodnicy. Tam, w kontakcie z zimną powierzchnią, następuje jej kondensacja, czyli zamiana stanu gazowego na ciekły. Otrzymany w ten sposób ciecz, czyli destylat, jest czystszy od pierwotnej mieszaniny pod względem składnika o niższej temperaturze wrzenia.

Kluczowe znaczenie dla efektywności procesu destylacji ma utrzymanie odpowiedniego gradientu temperatur. Oznacza to, że temperatura w kolbie destylacyjnej musi być wystarczająco wysoka, aby odparować pożądany składnik, ale nie tak wysoka, aby spowodować odparowanie składników o wyższych temperaturach wrzenia. Równie ważna jest efektywność chłodzenia w chłodnicy. Zbyt słabe chłodzenie może prowadzić do strat destylatu w postaci pary, która nie ulegnie skropleniu.

W zależności od rodzaju destylacji, konstrukcja może być bardziej złożona. Na przykład, w destylacji frakcyjnej stosuje się kolumnę rektyfikacyjną, która zapewnia wielokrotne parowanie i skraplanie, co zwiększa efektywność separacji składników o zbliżonych temperaturach wrzenia. W destylacji próżniowej zastosowanie znajduje pompa próżniowa, która obniża ciśnienie w układzie, pozwalając na destylację substancji wrażliwych na wysoką temperaturę.

Rodzaje destylatorów laboratoryjnych i ich zastosowania

Rynek oferuje szeroką gamę destylatorów laboratoryjnych, z których każdy został zaprojektowany z myślą o konkretnych zastosowaniach i typach separacji. Najprostszym i najczęściej spotykanym typem jest destylator do destylacji prostej. Jest on idealny do rozdzielania mieszanin, w których składniki mają znacząco różne temperatury wrzenia (różnica co najmniej 25°C) lub do usuwania rozpuszczalnika z substancji stałej. Aparat do destylacji prostej składa się z kolby, chłodnicy i odbiornika.

Bardziej zaawansowanym rozwiązaniem jest destylator do destylacji frakcyjnej. Kluczowym elementem w tym przypadku jest kolumna rektyfikacyjna, która jest umieszczana między kolbą a chłodnicą. Kolumna ta jest wypełniona materiałem o dużej powierzchni, takim jak pierścienie Raschiga czy wypełnienie Si-Pora, co umożliwia wielokrotne parowanie i skraplanie. Każdy cykl parowania i skraplania prowadzi do wzbogacenia pary w składnik o niższej temperaturze wrzenia. Jest to niezbędne do skutecznego rozdzielania mieszanin składników o zbliżonych temperaturach wrzenia.

Destylator do destylacji próżniowej jest stosowany do pracy z substancjami, które są wrażliwe na wysoką temperaturę lub rozkładają się w podwyższonej temperaturze. Obniżenie ciśnienia w układzie powoduje obniżenie temperatury wrzenia składników. Aparaty te wymagają zastosowania pompy próżniowej oraz specjalnych elementów, które zapewniają szczelność układu przy obniżonym ciśnieniu. Jest to kluczowe w przemyśle farmaceutycznym i przy pracy z niektórymi związkami organicznymi.

Istnieją również bardziej specjalistyczne typy destylatorów, takie jak:

• Destylator do destylacji z parą wodną: stosowany do rozdzielania substancji, które nie są mieszalne z wodą, ale mają znaczącą prężność pary. Para wodna jest wprowadzana do mieszaniny, obniżając temperaturę wrzenia składników.
• Destylator do destylacji azeotropowej: wykorzystywany do rozdzielania mieszanin tworzących azeotrop, czyli mieszanin, które wrą w stałej temperaturze i mają stały skład fazy ciekłej i gazowej. Wymaga zastosowania specjalnych technik lub dodawania trzeciego składnika.

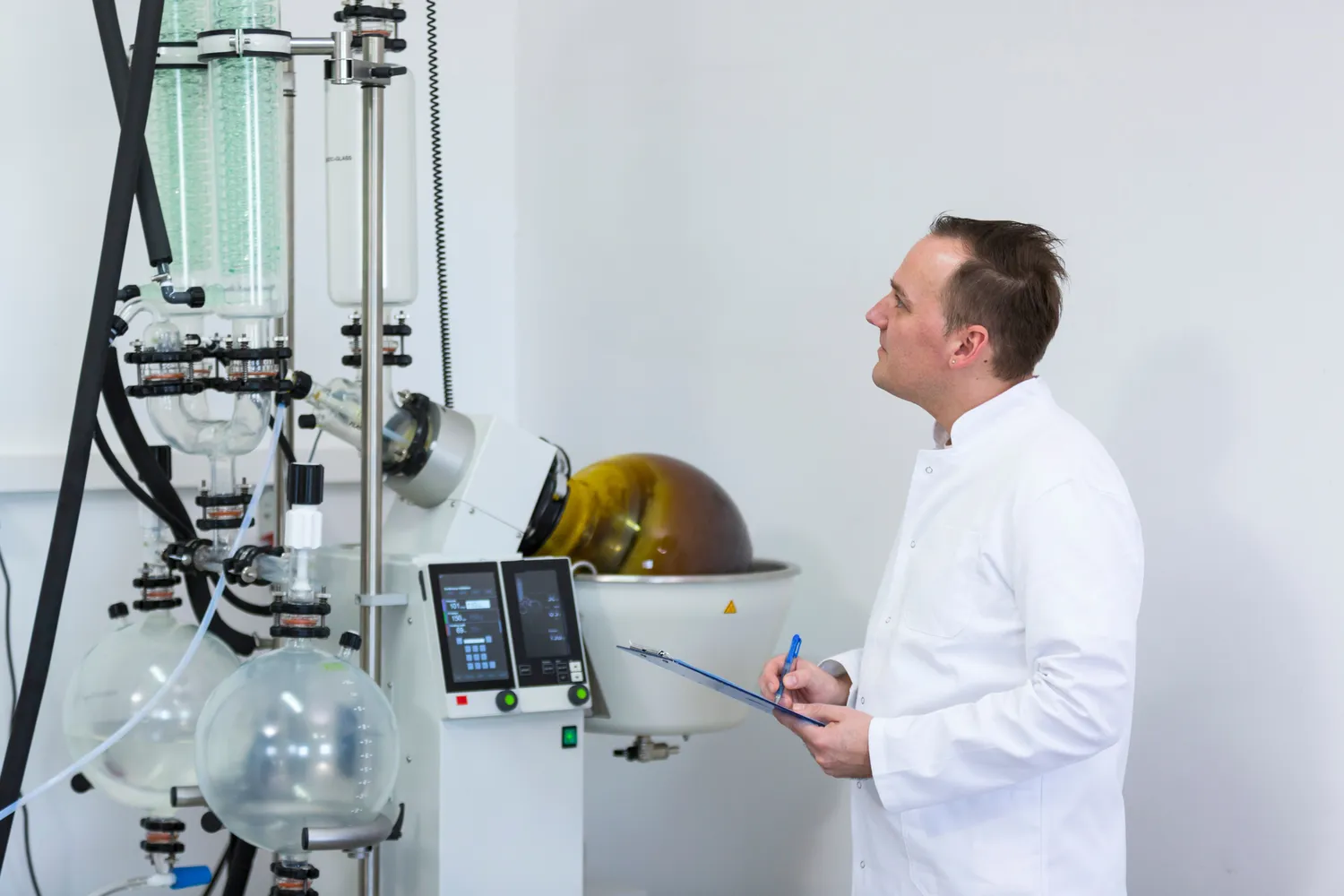

• Rotacyjne wyparki próżniowe (rotavapory): są to urządzenia, które łączą destylację próżniową z ruchem obrotowym kolby, co przyspiesza proces odparowywania i zapobiega przegrzewaniu. Są one powszechnie stosowane do usuwania rozpuszczalników.

Wybór odpowiedniego typu destylatora laboratoryjnego zależy od wielu czynników, takich jak rodzaj analizowanej próbki, skład mieszaniny, wymagana czystość produktu końcowego, wrażliwość substancji na temperaturę oraz dostępne zasoby laboratoryjne. Dokładne zrozumienie specyfiki procesu destylacji i dostępnych technologii jest kluczowe dla osiągnięcia optymalnych wyników.

Kryteria wyboru odpowiedniego destylatora laboratoryjnego

Wybór właściwego destylatora laboratoryjnego jest decyzją, która może mieć znaczący wpływ na efektywność i dokładność pracy w laboratorium. Istnieje kilka kluczowych kryteriów, które należy wziąć pod uwagę, aby dokonać świadomego wyboru. Pierwszym i najważniejszym czynnikiem jest przeznaczenie urządzenia, czyli typ przeprowadzanych procesów destylacyjnych i rodzaj analizowanych substancji. Czy laboratorium będzie zajmować się prostym rozdzielaniem składników o dużych różnicach w temperaturach wrzenia, czy też konieczne będzie rozdzielanie substancji o zbliżonych parametrach?

Kolejnym istotnym aspektem jest wymagana czystość destylatu. Niektóre zastosowania wymagają bardzo wysokiej czystości, co może wymagać zastosowania bardziej zaawansowanych technik, takich jak destylacja frakcyjna z kolumną rektyfikacyjną o dużej liczbie półek teoretycznych. W przypadku pracy z substancjami wrażliwymi na temperaturę, kluczowe będzie zastosowanie destylatora próżniowego, który pozwala na obniżenie temperatury wrzenia.

Ważnym elementem jest również pojemność destylatora. Należy dobrać urządzenie o odpowiedniej wielkości kolby destylacyjnej i odbiornika, aby umożliwić przetwarzanie próbek o pożądanej objętości. Zbyt małe urządzenie będzie wymagało wielokrotnego powtarzania procesu, co jest czasochłonne i może prowadzić do strat materiału. Z drugiej strony, zbyt duże urządzenie może być nieekonomiczne w użyciu i zajmować nadmierną przestrzeń laboratoryjną.

Materiały konstrukcyjne również odgrywają istotną rolę. Destylatory laboratoryjne są zazwyczaj wykonane ze szkła borokrzemowego, które charakteryzuje się wysoką odpornością chemiczną i termiczną. Jednak w niektórych zastosowaniach mogą być potrzebne elementy wykonane z innych materiałów, takich jak stal nierdzewna czy teflon, w zależności od specyfiki pracy z agresywnymi substancjami chemicznymi.

Oprócz powyższych czynników, warto zwrócić uwagę na:

• Precyzję kontroli temperatury: możliwość dokładnego ustawienia i utrzymania pożądanej temperatury ogrzewania i chłodzenia.
• Bezpieczeństwo użytkowania: obecność zabezpieczeń przed przegrzaniem, wyciekami czy nadmiernym wzrostem ciśnienia.
• Łatwość obsługi i konserwacji: intuicyjny panel sterowania, prosta procedura montażu i demontażu elementów, łatwość czyszczenia.
• Dostępność części zamiennych i serwisu: możliwość szybkiego uzyskania niezbędnych części w przypadku awarii oraz profesjonalne wsparcie techniczne.
• Budżet: cena urządzenia powinna być adekwatna do jego możliwości i jakości wykonania, a także do przewidywanego intensywności użytkowania.

Dokładna analiza potrzeb laboratoryjnych i porównanie dostępnych na rynku modeli pod kątem tych kryteriów pozwoli na wybór destylatora, który będzie optymalnym rozwiązaniem, zapewniającym niezawodność, precyzję i bezpieczeństwo pracy przez wiele lat.

Bezpieczeństwo i konserwacja destylatora laboratoryjnego

Praca z destylatorem laboratoryjnym, podobnie jak z każdym innym urządzeniem laboratoryjnym, wymaga ścisłego przestrzegania zasad bezpieczeństwa. Niewłaściwe użytkowanie może prowadzić do poważnych wypadków, takich jak poparzenia, pożary, wybuchy lub zatrucia. Dlatego kluczowe jest, aby każdy użytkownik dokładnie zapoznał się z instrukcją obsługi urządzenia oraz ogólnymi przepisami bezpieczeństwa obowiązującymi w laboratorium.

Przed rozpoczęciem procesu destylacji należy upewnić się, że wszystkie elementy aparatu są prawidłowo połączone i uszczelnione. Szczególną uwagę należy zwrócić na szczelność układu, zwłaszcza podczas pracy z łatwopalnymi lub toksycznymi substancjami. Należy unikać pracy z otwartym ogniem w pobliżu łatwopalnych rozpuszczalników, a zamiast tego stosować bezpieczne źródła ciepła, takie jak płyty grzejne z regulacją temperatury lub łaźnie olejowe.

Podczas podgrzewania mieszaniny należy monitorować temperaturę za pomocą termometru i unikać gwałtownego wrzenia (tzw. „bulgotania”), które może prowadzić do wyrzucenia zawartości kolby. W razie potrzeby można zastosować elementy zapobiegające gwałtownemu wrzeniu, takie jak kuleczki szklane czy kawałki porowatej ceramiki. Należy również pamiętać o odprowadzaniu ciepła z chłodnicy, zapewniając stały przepływ zimnej wody.

Po zakończeniu destylacji, przed rozmontowaniem aparatu, należy odczekać, aż wszystkie elementy ostygną. Należy unikać dotykania gorących powierzchni. Po zakończeniu pracy, wszystkie elementy destylatora powinny zostać dokładnie umyte i osuszone, aby zapobiec gromadzeniu się zanieczyszczeń i korozji.

Regularna konserwacja destylatora laboratoryjnego jest równie ważna, jak przestrzeganie zasad bezpieczeństwa. Obejmuje ona:

• Kontrolę stanu technicznego wszystkich elementów: sprawdzanie, czy nie ma pęknięć, zarysowań lub innych uszkodzeń szkła, czy uszczelki są w dobrym stanie i czy nie są sparciałe.
• Czyszczenie: regularne mycie elementów aparatu przy użyciu odpowiednich środków czyszczących, dostosowanych do rodzaju destylowanych substancji.
• Kalibrację: w przypadku destylatorów wyposażonych w zaawansowane systemy kontroli temperatury, może być konieczna okresowa kalibracja czujników.
• Przeglądy techniczne: w przypadku bardziej skomplikowanych urządzeń, zaleca się przeprowadzanie okresowych przeglądów technicznych przez wykwalifikowany personel serwisowy.

Dbałość o bezpieczeństwo i prawidłową konserwację destylatora laboratoryjnego nie tylko zapobiega wypadkom i zapewnia długą żywotność urządzenia, ale także gwarantuje uzyskanie wiarygodnych i powtarzalnych wyników analiz. Jest to inwestycja w bezpieczeństwo pracy i jakość prowadzonych badań.

Współczesne rozwiązania i przyszłość destylatorów laboratoryjnych

Dziedzina destylatorów laboratoryjnych nieustannie ewoluuje, odpowiadając na rosnące wymagania dotyczące precyzji, wydajności i automatyzacji procesów badawczych. Współczesne urządzenia są coraz częściej wyposażane w zaawansowane systemy sterowania, które umożliwiają precyzyjne programowanie parametrów destylacji, takich jak temperatura, ciśnienie, szybkość ogrzewania i chłodzenia, a także czas trwania poszczególnych etapów procesu.

Automatyzacja odgrywa kluczową rolę w nowoczesnych laboratoriach. Coraz popularniejsze stają się systemy, które pozwalają na zdalne monitorowanie i kontrolowanie procesu destylacji, a także na automatyczne zbieranie danych i generowanie raportów. Takie rozwiązania znacząco zwiększają przepustowość laboratorium, minimalizują ryzyko błędu ludzkiego i pozwalają personelowi na skupienie się na innych, bardziej złożonych zadaniach.

W odpowiedzi na potrzebę pracy z coraz mniejszymi ilościami próbek oraz na konieczność minimalizacji zużycia rozpuszczalników i energii, rozwijane są również kompaktowe i energooszczędne destylatory laboratoryjne. Technologia mikroprzepływowa (microfluidics) otwiera nowe możliwości w zakresie destylacji na małą skalę, umożliwiając przeprowadzanie procesów w precyzyjnie kontrolowanych warunkach przy użyciu minimalnych ilości materiałów.

Przyszłość destylatorów laboratoryjnych rysuje się w kierunku jeszcze większej integracji z innymi systemami laboratoryjnymi, takimi jak chromatografy czy spektrometry masowe. Dążenie do tworzenia zautomatyzowanych platform analitycznych, w których destylacja jest jedynie jednym z etapów złożonego procesu analizy, jest wyraźnym trendem. Rozwój sztucznej inteligencji i uczenia maszynowego może również znaleźć zastosowanie w optymalizacji procesów destylacji, przewidywaniu optymalnych parametrów dla różnych mieszanin oraz w diagnostyce i konserwacji urządzeń.

Innym ważnym kierunkiem rozwoju jest zwiększanie bezpieczeństwa i ekologiczności procesów. Opracowywane są nowe metody destylacji, które pozwalają na ograniczenie lub eliminację stosowania szkodliwych rozpuszczalników, a także na efektywne odzyskiwanie i recykling materiałów. Trend ten jest napędzany rosnącą świadomością ekologiczną i coraz bardziej restrykcyjnymi przepisami dotyczącymi ochrony środowiska. W nadchodzących latach możemy spodziewać się dalszych innowacji, które uczynią destylację laboratoryjną jeszcze bardziej precyzyjną, wydajną i zrównoważoną.
